Contrôleur MIDI — puzzle mécanique
Tu achètes une plaque et les modules dont tu as besoin (pots, faders, multiplexeurs…). L’application web de conception du socle et la génération du firmware sont gratuites et utilisables en ligne.
Un socle type « grille Lego » : tu positionnes électronique et commandes sur une plaque commune. Le projet fournit la logique de cablage, le code Arduino généré et une doc PDF — tu restes libre sur le boîtier et le montage.
Structure qui accueille Arduino, multiplexeurs et modules mécaniques alignés sur une grille.
Pots, faders, boutons… choisis ce que tu veux contrôler en MIDI.

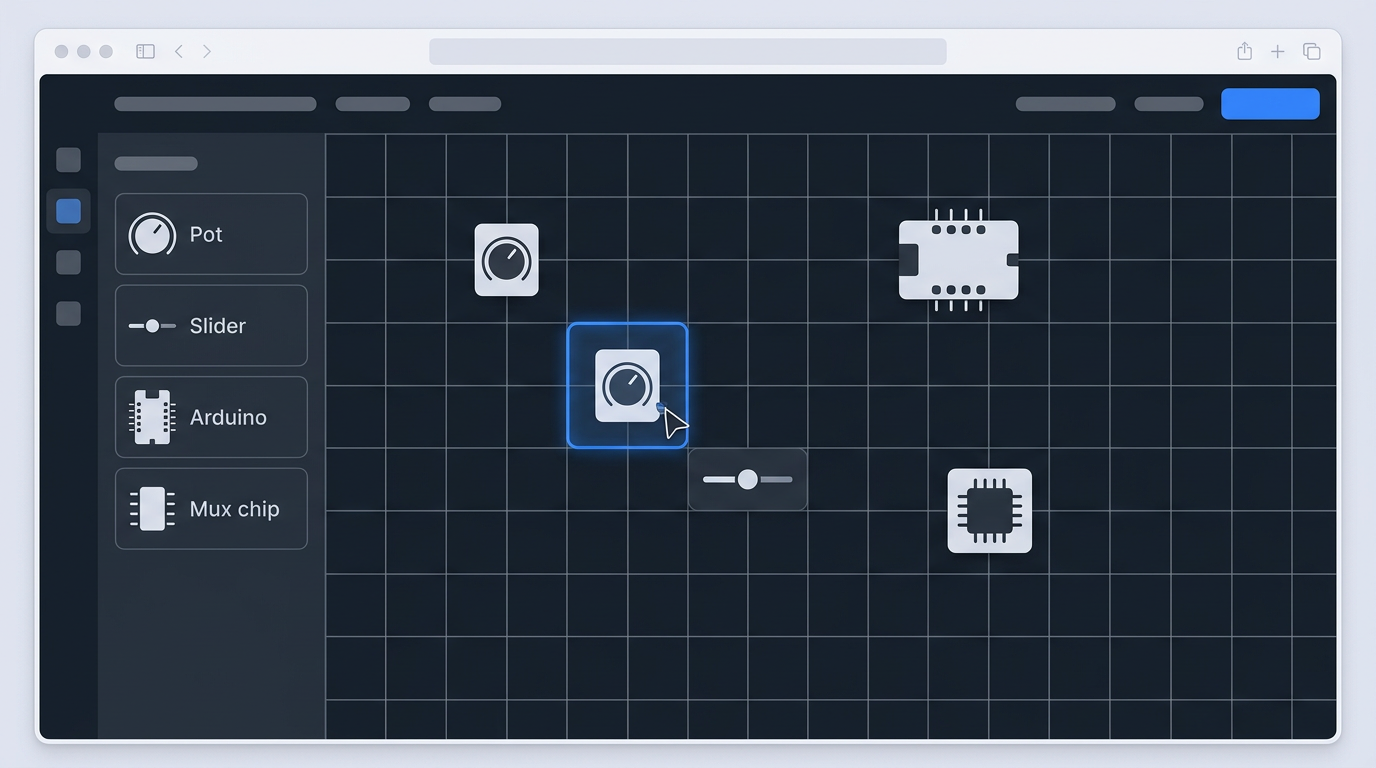

L’éditeur en ligne dessine ta grille, exporte firmware et PDF — sans abonnement.
La liste évolue avec le projet. L’éditeur te permet de placer chaque élément sur la grille et d’assigner les CC MIDI.
Contrôle continu (CC). Placement sur la grille avec orientation.
Faders horizontaux ou verticaux selon ta mise en page.
Socle centré sur carte compatible (ex. Pro Micro / Leonardo USB-MIDI).
Extension du nombre d’entrées analogiques via CI 4067 ou équivalent.
Colonnes, lignes, espacement — adapté à ta plaque physique.
Sketch .ino, PDF de documentation et BOM depuis l’éditeur.
Chaque bloc (fader, pot…) correspond à un module mécanique et électrique sur ta plaque. Tu ajoutes un MUX ou des pots plus tard : rouvres le projet dans l’éditeur, régénères le firmware et tu gardes une trace claire du câblage.
Tester la grille dans l’app

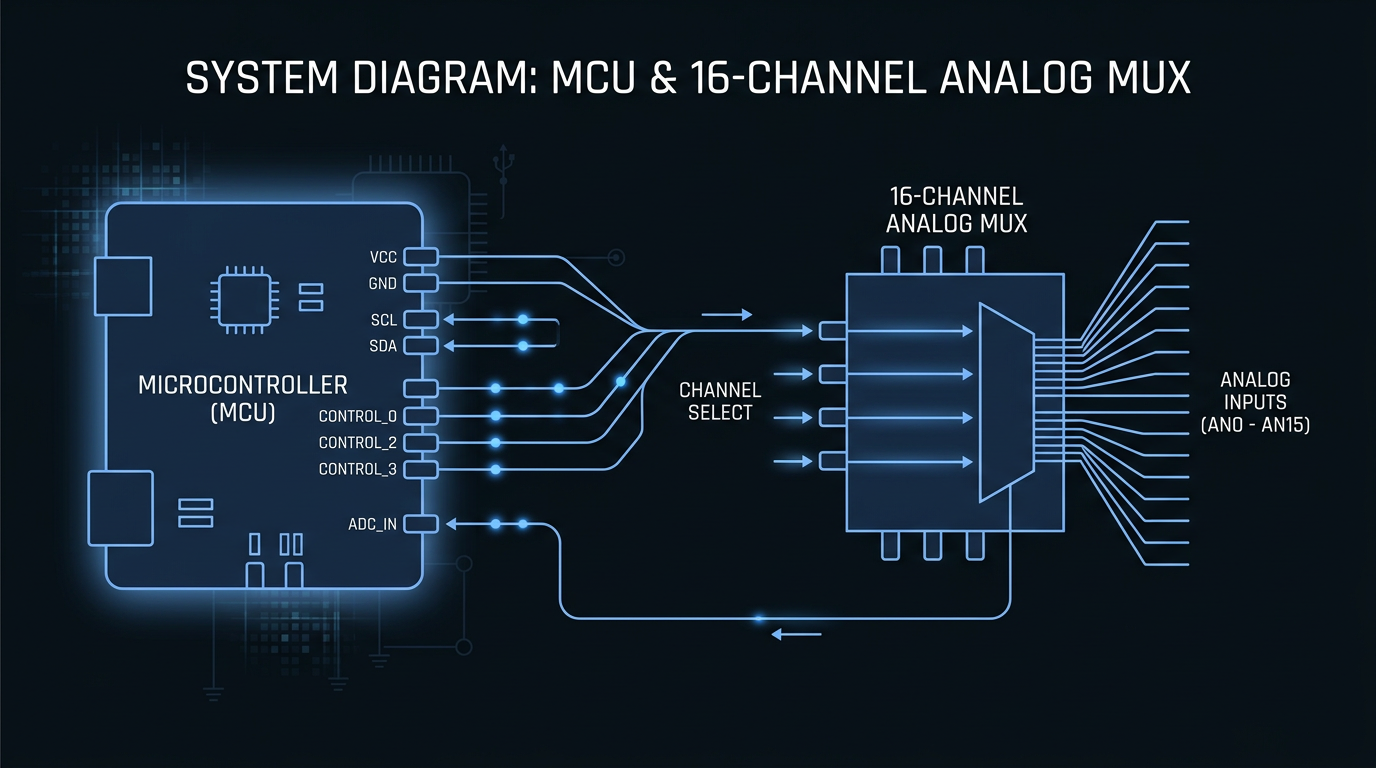

Le cœur du système repose sur une carte compatible Arduino (ici une Pro Micro) et un multiplexeur analogique 16 voies pour lire de nombreux potentiomètres et faders avec peu de broches.
L’éditeur génère le cablage logique et le sketch en cohérence avec ce type de montage.
La mise en page physique suit la même idée que la grille dans l’éditeur : plaque, emplacement des modules, puis export du firmware. Pas de compte obligatoire pour les essais en local : ouvre la page de l’éditeur, place tes modules, configure les canaux MIDI et exporte le code pour Arduino.
Le modèle économique : tu vends la plaque et les modules (kits ou montés). L’outil logiciel reste accessible gratuitement pour favoriser la communauté et la réutilisation des projets.
Socle découpé / percé selon ta spec, ou kit à assembler. À personnaliser selon ton offre commerciale (prix, variantes).
Lots de potentiomètres, rails de faders, PCB MUX, etc. Liste les références exactes quand tu les figes.
Remplace ce bloc par tes prix, liens boutique ou formulaire de précommande quand tu seras prêt.
Pour les questions sur les plaques, les modules ou la compatibilité avec l’éditeur, indique ton email ou réseau ici.
